一、 產品介紹：

薄膜測厚儀D20采用機架一體化機柜，方便現場安裝調試，機柜是操作和信息反饋平臺，使用低功耗的工業平板電腦，可以在惡劣環境(灰塵 高溫)下長期工作。工業平板安裝在可調節支架上，方便調整操作角度(掃描架裝在門架上也不用擔心，支架可以掛在機柜底部)，整個機柜使用風機強制散熱，風機配備柵格防塵罩，能有效防止灰塵進入，降低日常維護頻次。整套系統配備不間斷電源(大部分廠家只為工控機配了UPS電源),意外斷電時仍然能夠保證整套系統工作15分鐘，為用戶關閉系統提供了充足的時間。

    掃描架由運動控制系統(PLC)，步進電機(伺服電機)、信號發射及接收部分組成。掃描架采用國內慣用的O型或C型鋼結構掃描架。具有耐高溫，長期不變形，外觀大氣穩固。掃描架可以根據模具寬度來量身定做。一般O型的較多，C型的只適合較短模具上應用。內有控制運行部分，由開關電源、PLC、驅動器、步進電機、行程開關組成。X射線管及高壓電源采用國內知名品牌、性能好、使用壽命長、故障率低等特性。由于射線能量小，發熱量不大，通過風冷或水冷就可以保持恒溫，有效延長射線管的壽命，保證的設備的穩定性。發射和接收裝置均采用鑄鋁外殼，可以完全杜絕低劑量電離輻射的逸出，射線管和電離室均加裝了保護膜(射線能衰非常小，可以定期更換)，用戶可以定期使用壓縮空氣直接進行吹掃清潔。

D20在線測厚系統主要用于橡膠、鋼鐵、汽車、機械、輕工等行業各種透明和非透明的板材、片材、涂布、錫膏、漆膜、涂鍍層、薄膜、金屬板等產品的輪廓、厚度、寬度、直徑、料位和振動的實時在線測量，具有十分廣闊的應用前景。

我公司生產的在線測厚系統采用低能低功耗品牌X射線管，對人和環境完全沒有危害，設備在生產中具有長期運行和系統穩定等特性。硬件配置均采用國內外知名品牌。高度集成化和模塊化，方便客戶的保養和維護。設備廣泛應用于CPP、PE、PS、PA、PET、PVC、PVB、EVA、TPU流延生產線、壓延生產線厚度測量及控制。

二、主要技術指標：

1、控制方式：工業級PC，采用進口超柔數據傳輸線;

2、測量范圍：0~8mm；

3、測量精度：定點≤±0.1um,掃描≤±0.15um；

4、使用環境：0~55℃；

5、電壓范圍：AC 220V±10％，50Hz；

6、運行速度：6~10m/min；

7、負載功率：最大200W；

8、響應時間：≤10ms；

9、儀器尺寸：根據客戶需求定做；

10、工作濕度：無結水均可；

11、連續工作時間：不限。

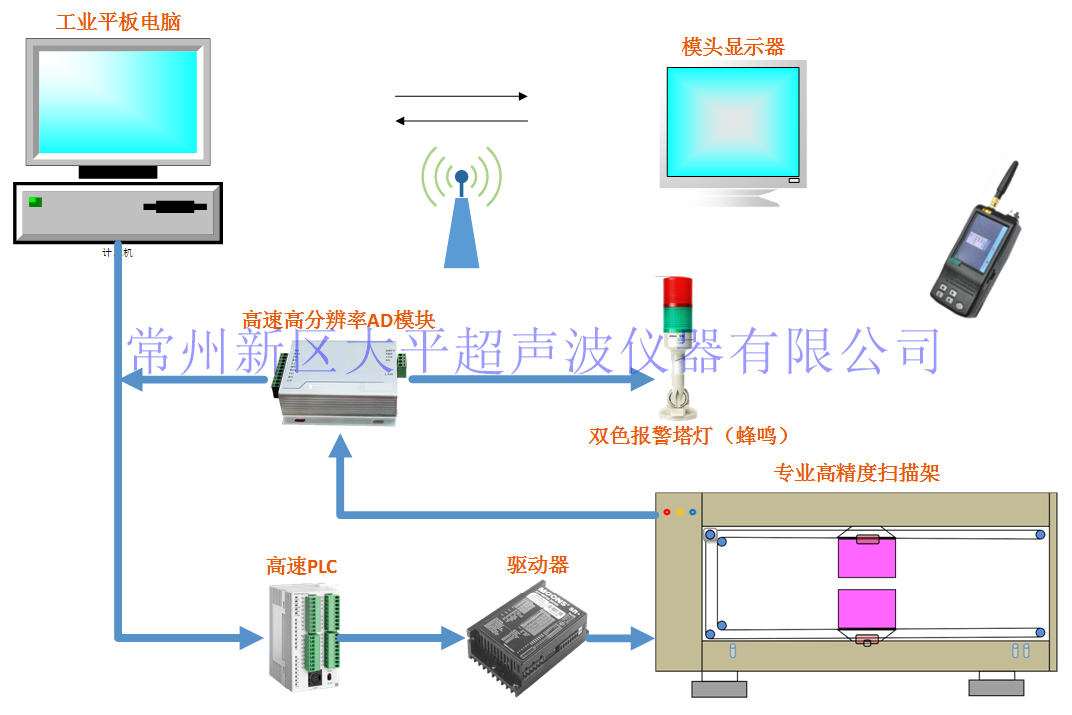

二、 系統工作原理圖：
